Представляем серию модульных ИБП FSP MPLUS
ИБП FSP серии MPLUS отличается высокой эффективностью
Серия модульных ИБП FSP MPLUS отличается высокой эффективностью (до 94,5%) и великолепной перегрузочной способностью (110% на протяжении 60 минут, 125% на протяжении 10 минут и 150% в течение 1 минуты). Технология параллельного резервирования ИБП основана на модульной конструкции N+X, позволяющей собрать конфигурацию, обеспечивающую необходимый резерв или мощность в соответствии с поставленной задачей. Максимальная мощность одного шкафа составляет 210 кВА, возможно подключить в параллель до 3 ИБП суммарной мощностью системы 630 кВА
2 типоразмера 30U и 42U, силовые модули на 30кВА и 20кВА
2 типоразмера 30U и 42U, а также силовые модули на 30кВА и 20кВА еще более увеличивают гибкость решений.
Модульное исполнение компонентов: силовые модули, статической байпаса (STS) и батарейные кассеты.
Простота обслуживания, отсутствие Единой Точки Отказа (SPOF) и снижение Среднего Времени Ремонта (MTTR) системы реализованы благодаря модульному исполнению компонентов: силовых модулей, статического байпаса (STS) и батарейных кассет.
Серия ИБП MPLUS – это оптимальный выбор для защиты:
• центров обработки данных (ЦОД);
• диспетчерских;
• телекоммуникационного оборудования;
• систем АСУТП;
• банковских компьютерных систем;
• медицинского оборудования.
Удобство эксплуатации, диагностики и анализа достигается благодаря использованию SNMP и Modbus адаптеров, поддерживающих все распространенные протоколы передачи информации. SNMP адаптер позволяет также воспользоваться дружелюбным русскоязычным веб интерфейсом с широким функционалом. За передачу дискретных сигналов отвечает программируемая релейная карта AS400.

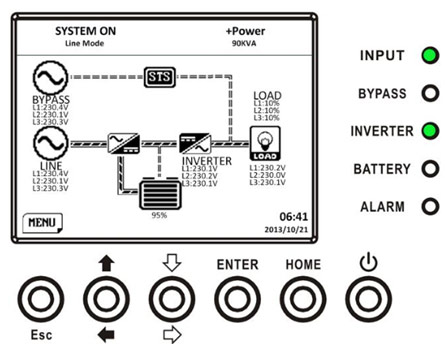

ИБП стандартно оснащается 5.7” графическим дисплеем
ИБП стандартно оснащается 5.7” графическим дисплеем c интуитивным интерфейсом, который позволяет оценить состояние оборудования, не прибегая к листанию меню. Опционально доступен цветной сенсорный дисплей 10” для ещё большей информативности и удобства навигации.
Заряд аккумуляторной батареи производится по алгоритму Constant Current Constant Voltage (CCCV), двухэтапный заряд с возможностью регулирования максимального тока заряда и напряжения на элемент позволяет максимально эффективно использовать АКБ без уменьшения срока эксплуатации, заложенного производителем. Один аккумуляторный модуль оснащается десятью элементами 12В, 7Ач или 9Ач по выбору. ИБП производит мониторинг состояния АКБ, измеряя напряжение относительно средней точки и сообщит о необходимости проверки при небалансе.
Главные особенности:
● ИБП с двойным преобразованием напряжения и высоким КПД;
● коэффициент выходной мощности – 1;
● высокая перегрузочная способность;
● паралельное подключение до 3 ИБП по схеме N+1 или N+R для повышения надёжности;
● модульный дизайн уменьшает время ремонта (MTTR);
● исключительная масштабируемость;
● встроенный байпас для удобного и непрерывного технического обслуживания;
●
● регулируемое количество АКБ;
● регулируемый ток заряда, двухэтапный заряд АКБ;
● графический ЖК дисплей 5.7′ для удобного управления и мониторинга ИБП и опциональный 10” сенсорный дисплей.
|
МОДЕЛЬ |
30U |
42U 120 |
30U 120 |
30U 180 |
42U 200 |
42U 210 |
|
КОЛИЧЕСТВО ФАЗ |
3ф вход/3ф выход |
|||||
|
МАКСИМАЛЬНАЯ МОЩНОСТЬ |
90кВт |
120кВт |
120кВт or 80кВт |
180кВт or 120кВт |
200кВт |
210кВт |
|
ТИП БАТАРЕЙ |
Внутренние и внешние батареи |
Только внешние батареи |
||||
|
МОЩНОСТЬ ОДНОГО МОДУЛЯ |
30кВА / 30кВт |
30кВА / 30квТ или 20кВА / 20кВт |
20кВт |
30кВА / 30кВт |
||
|
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО СИЛОВЫХ МОДУЛЕЙ |
3 |
4 |
4 |
6 |
10 |
8 |
|
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО БАТАРЕЙНЫХ ЛИНЕЕК |
3 |
5 |
– |
– |
– |
– |
|
ВХОД |
||||||
|
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ |
3 x 380В AC/400В AC/415В AC (3Ф+N) |
|||||
|
ДИАПАЗОН РАБОЧИХ НАПРЯЖЕНИЙ |
305 ~ 478В AC при нагрузке 100%; 208 ~ 304В AC при нагрузке <70% |
|||||
|
НОМИНАЛЬНАЯ ЧАСТОТА |
50/60Hz (автоматическое определение) |
|||||
|
ДИАПАЗОН РАБОЧИХ ЧАСТОТ |
40Гц ~70Гц |
|||||
|
КОЭФФИЦИЕНТ МОЩНОСТИ |
> 0.99 при нагрузке 100%, >0.98 при нагрузке 50% |
|||||
|
КНИ (THDi) |
< 3% при нагрузке 100% |
|||||
|
ВЫХОД |
||||||
|
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ |
3 x 380В AC/400В AC/415В AC (3Ф+N) |
|||||
|
ОТКЛОНЕНИЕ НАПРЯЖЕНИЯ |
≦ ± 1% при линейной нагрузке; ≦ ± 2% при нелинейной нагрузке |
|||||
|
НОМИНАЛЬНАЯ ЧАСТОТА |
50/60Гц |
|||||
|
ДИАПАЗОН ЧАСТОТ (в режиме синхронизации) |
46Гц ~ 54Гц or 56Гц ~ 64Гц |
|||||
|
ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ |
1час при 110%, 10мин при 120%, 1мин при 150%, 200мс при >150% |
|||||
|
КНИ |
≦1.5% THD при линейной нагрузке; ≦ 4% THD при нелинейной нагрузке |
|||||
|
КПД |
Up to 94.5% |
|||||
|
АКБ / ЗАРЯДНОЕ УСТРОЙСТВО |
||||||
|
НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ |
+/- 216В (12В x 36шт.) |
|||||
|
МАКСИМАЛЬНОЕ НАПРЯЖЕНИЕ |
+/- 240В (12В x 40шт.) |
|||||
|
Minimum Voltage |
+/- 192В (12В x 32шт.) |
|||||
|
МИНИМАЛЬНОЕ НАПРЯЖЕНИЕ |
2.25В / ячейка |
|||||
|
НАПРЯЖЕНИЕ УСКОРЕННОГО ЗАРЯДА |
2.35В / ячейка |
|||||
|
ТЕМПЕРАТУРНАЯ КОМПЕНСАЦИЯ |
Наличие |
|||||
|
МАКСИМАЛЬНЫЙ ТОК ЗАРЯДА (НА КАЖДЫЙ СИЛОВОЙ МОДУЛЬ) |
8A |
8A в 30кВт силовом модуле 6A в 20кВт силовом модуле |
6A |
8A |
||
|
ФИЗИЧЕСКИЕ |
||||||
|
ГАБАРИТНЫЕ РАЗМЕРЫ (Г x Ш x В), мм |
1100 x 600 x 1475 [30U] |
1100 x 600 x 2010 [42U] |
1100 x 600 x 1475 [30U] |
1100 x 600 x 1475 [30U] |
1100 x 600 x 2010 [42U] |
|
|
ВЕС НЕТТО, кг |
675 |
932 |
335 или 333 |
437.5 или 434.5 |
625 |
549 |
|
ОКРУЖАЮЩАЯ СРЕДА |
||||||
|
ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР |
0 ~ 40°C |
|||||
|
ДОПУСТИМАЯ ВЛАЖНОСТЬ |
0 ~ 95% без конденсата |
|||||
|
ВЫСОТА НАД УРОВНЕМ МОРЯ |
<1000м для номинальной мощности |
|||||
|
КЛАСС ЗАЩИТЫ |
IP 20 |
|||||
|
УПРАВЛЕНИЕ |
||||||
|
Smart RS-232/USB |
Поддержка Windows 2000/2003/XP/Vista/2008, Windows 7/8, Linux, and MAC |
|||||
|
SNMP ОПЦИОНАЛЬНО |
Power management для SNMP manager and web browser |
|||||
|
STANDARDS |
||||||
|
БЕЗОПАСНОСТЬ |
IEC/EN 60950-1; IEC/EN 62040-1 |
|||||
|
ЭМС |
IEC/EN 62040-2 Category C3 |
|||||
