Средства и механизмы интеграции платформы «1С:Предприятие 8.0»

--> Дата: Фев 18, 2008 217

Андрей Колесов

Задачи создания и развития автоматизированных систем управления сегодня все в большей степени увязываются с вопросами интеграции отдельных подсистем и компонентов корпоративной информационной системы. Поэтому неудивительно, что расширение функциональных и технологических возможностей базовых платформ для создания решений масштаба предприятия в последние годы во многом идет в направлении интеграции. Более того, в арсенале ведущих поставщиков ERP-систем корпоративного уровня появились соответствующие специализированные продукты (например, SAP NetWeaver и InterSystems Ensemble), которые – и это отчетливо просматривается – постепенно становятся центральным, ключевым элементом всего комплекса поставляемых продуктов.

Расширение сферы текущих и потенциальных интересов ведущего российского игрока
на поле автоматизации управления предприятиями, фирмы "1С" (http://www.1c.ru),
также идет за счет существенного усиления интеграционных средств, реализуемых
в первую очередь на платформенном уровне, а затем уже в прикладных решениях.
Выпущенная немногим более полутора лет назад и динамично развивавшаяся все это
время платформа "1С:Предприятие 8.0" (1СП8) на сегодня обладает широким спектром
функций и механизмов взаимодействия с внешними программами и оборудованием на
основе общепризнанных открытых стандартов и протоколов (см. таблицу).

Средства и механизмы интеграции в "1С:Предприятие 8.0"

Функция	Назначение
Работа с текстовыми документами	Встроенный язык 1СП8 позволяет разработчику создавать, динамически формировать и записывать текстовые документы, в том числе на основе готовых шаблонов. Обмен данными с использованием текстовых документов – один из самых простых способов взаимодействия с другими системами. Работа с текстовыми файлами важна и в плане формирования отчетов с использованием недавно появившегося механизма применения макетов форм. Для этого у разработчика существует специальный редактор текстов
Последовательное чтение текстовых файлов	Имеются специальные функции анализа содержимого вводимых файлов, в том числе с использованием разных кодовых таблиц символов
XML	1СП8 позволяет организовать интеграцию с прикладными системами с использованием XML-документов – общепринятого сегодня средства представления данных. Поддержка XML выполнена на уровне встроенного языка
DBF-файлы	Механизм работы с базами данных формата DBF предназначен для манипулирования ими непосредственно из встроенного языка системы 1СП8 через объект xBase. Можно как работать с существующими базами данных, так и создавать новые БД произвольной конфигурации
COM-соединение	Основная его задача – обеспечить надежный и быстрый программный доступ к данным системы 1СП8 из внешних приложений. В целом работа с 1СП8 через COM-соединение подобна работе в режиме Automation-сервера
Automation Client/Server	Назначение Automation-сервера – управление прикладным решением из других приложений и выполнение действий, аналогичных интерактивным действиям
Работа с HTML-документами	Средства работы с HTML-документами позволяют встраивать их в формы прикладного решения и редактировать средствами встроенного языка
Работа с файловой системой	Доступ к функциям работы с файловой системой реализован на уровне встроенного языка. Эта возможность полезна при организации взаимодействия с другими информационными системами через общие каталоги
Технология внешних компонентов	Позволяет создавать программы, которые будут динамически подключаться и тесно взаимодействовать с системой 1СП8. Для разработки компонентов подходит любой инструмент, поддерживающий стандарты COM (Visual Studio, Delphi и т. п.)
Элементы управления ActiveX	1СП8 позволяет внедрять в формы и табличные документы дополнительные элементы управления, поддерживающие технологию ActiveX
Макеты ActiveDocument	Технология ActiveDocument предназначена для редактирования документов внешними по отношению к 1СП8 редакторами
Работа с Интернетом	Ведется непосредственно из встроенного языка. Разработчик может отправлять и принимать электронную почту (как посредством установленного на компьютере встроенного клиента, так и без него), а также выполнять обмен данными по протоколам HTTP (HTTPS) и FTP
Web-расширение	Отдельный программный продукт, позволяющий встраивать доступ к данным 1СП8 в существующие сайты и Web-приложения, создавать готовые Web-приложения, использующие информационную базу 1СП8
Обмен данными	Механизмы обмена данными в платформе 1СП8 позволяют создавать территориально распределенные системы на основе как информационных баз 1СП8, так и других прикладных решений

Тут сразу нужно отметить, что все эти средства явно неравноценны и решают задачи
интеграции разного уровня. Однако в этой связи хотелось бы подчеркнуть, что
проблемы интеграции существуют не только у крупных корпораций, но и у небольших
фирм, причем, естественно, суть этих проблем и методы их решения имеют свою
специфику. Вполне понятно, что компания "1С", работая на массовом рынке, должна
поддерживать широкий набор решений.

Еще один специфический момент заключается в том, что к проблематике интеграции "1C" относит также задачи взаимодействия приложений внутри собственного семейства экономического ПО. Это также вполне понятно, и здесь можно выделить два момента.

Во-первых, на практике формирование информационных систем предприятий идет, как правило, по принципу "снизу-вверх" и путем автоматизации отдельных участков работы. Определенные же сложности при взаимодействии даже однородных решений возникают из-за существенных различий в их настройках, использования специфических функциональных расширений и т. д. Другими словами, развитые возможности адаптации продукта к конкретному участку автоматизации создают определенные препятствия на пути интеграции.

Во-вторых, все чаще возникают задачи создания сложных распределенных систем. Более того, в силу специфики архитектуры самой платформы "1С:Предприятие 8.0" и схем организации реального бизнеса заказчиков, "1С" особое внимание в своих технологиях уделяет поддержке децентрализованных моделей информационных систем.

В целом средства и механизмы интеграции "1С:Предприятие 8.0" позволяют решать следующие основные задачи:

создавать, обрабатывать данные разных форматов и обмениваться ими;
предоставлять доступ ко всем функциональным объектам системы "1С:Предприятие 8.0";
поддерживать различные протоколы обмена;
поддерживать стандарты взаимодействия с другими подсистемами;
разрабатывать собственные Интернет-решения.

Тем не менее, как мы уже не раз отмечали ранее, основной вектор развития технологий "1С:Предприятие 8.0" связан с повышением масштаба и сложности реализуемых проектов. Именно поэтому здесь мы детально рассмотрим только возможности интеграции, появившиеся впервые и нацеленные на создание систем среднего и крупного уровня*.

* Проблематика интеграции включает и такой важный аспект, как обеспечение взаимодействия
людей и бизнес-процессов. На решение этих задач нацелен механизм управления
бизнес-процессами, реализованный в выпуске "1С:Предприятие" 8.0.10. Подробнее
о нем см. "Автоматизация бизнес-процессов в "1С:Предприятие 8.0", "BYTE/Россия"
№ 3'2005.

COM-соединения и Automation

Технологии COM-соединений и Automation используются в "1С:Предприятии" еще со времен версии 7.0, но о них стоит здесь сказать подробнее, так как они (особенно COM-соединения) играют ключевую роль в обеспечении взаимодействия "1С:Предприятие 8.0" с внешними приложениями через стандартный механизм Microsoft COM.

В целом работа COM-соединения (рис. 1) подобна режиму Automation-сервера (используются одни и те же системные программные интерфейсы), но есть и важные отличия. Во-первых, в случае Automation-сервера запускается полноценное приложение "1С:Предприятие 8.0", а в случае COM-соединения – относительно небольшой внутрипроцессный COM-сервер. Во-вторых, при работе через COM-соединение недоступны функциональные возможности, так или иначе связанные с организацией пользовательского интерфейса системы "1С:Предприятие 8.0". И наконец, COM-соединения не используют модуль приложения конфигурации "1С:Предприятие 8.0", его роль выполняет модуль внешнего соединения.

Рис. 1. Используя COM-соединение и средства работы с XML, можно организовать интеграцию с прикладными системами по принятым в них форматам.

В то же время COM-соединения имеют преимущества по сравнению с Automation-сервером:

более быстрая установка соединения, так как не требуется создавать отдельный процесс ОС, а все действия выполняются в рамках вызывающего процесса;
более быстрое обращение к свойствам и методам объектов системы "1С:Предприятие 8.0", так как для этого не требуется организовывать межпроцессные коммуникации;
меньший расход ресурсов ОС.

Основное назначение Automation-сервера – управление прикладными решениями "1С:Предприятие 8.0" из других приложений и выполнение действий, аналогичных интерактивным действиям. Он предоставляет доступ ко всем свойствам и методам своего глобального контекста, имеет дополнительные свойства и методы для выполнения действий, специфичных для работы в режиме Automation. Как и многие другие современные программные продукты, "1С:Предприятие 8.0" может выступать в роли клиента Automation. Поэтому из системы можно обращаться к другой копии "1С:Предприятие 8.0" (например, к другой конфигурации) для обмена данными.

Обмен данными

Механизмы обмена данными позволяют создавать распределенные информационные системы на основе "1С:Предприятие 8.0" и других информационных систем. Они реализуются за счет ряда средств технологической платформы, которые разработчик может применять как по отдельности, так и в различных комбинациях, в зависимости от конкретной задачи (рис. 2). Такой подход обеспечивает гибкость механизмов обмена и возможность их настройки на решение как можно большего круга задач. В состав средств платформы, используемых для построения схем обмена данными, входят объекты "План обмена", средства XML-сериализации и средства чтения/записи XML-документов.

Рис. 2. Архитектура механизмов обмена данными в "1С:Предприятие 8.0".

Планы обмена содержат информацию об узлах, которые могут участвовать в обмене данными, определяют состав информации и указывают, следует ли задействовать механизм распределенной информационной базы при обмене (рис. 3). В одном прикладном решении может существовать несколько планов обмена, каждый из которых описывает свой порядок обмена данными. Например, если выполняется обмен данными с удаленными складами и удаленными офисами, то, скорее всего, будет существовать два плана обмена (один для складов, другой – для офисов), поскольку состав данных, предназначенных для обмена со складами, будет значительно "уже", чем у данных для обмена с офисами.

Рис. 3. Описание плана обмена в "1С:Предприятие 8.0".

XML-сериализация – это процесс преобразования данных "1С:Предприятие 8.0" в последовательность данных формата XML и наоборот. Средства чтения и записи XML-документов позволяют работать с XML-данными без привязки к объектам "1С:Предприятие 8.0". В частности, они позволяют открывать XML-документы для чтения, получать из них данные, создавать новые XML-документы и записывать в них данные.

При помощи этих средств можно реализовать две основные технологии: универсальный механизм обмена данными (УМОД) и механизм распределенных информационных баз (МРИБ).

УМОД предназначен для создания территориально распределенных систем
на основе "1С:Предприятие 8.0" и решений. Однако этот механизм позволяет переносить
только данные, перенос конфигурации и административной информации "1С:Предприятие
8.0" с его помощью невозможен. Формат обмена – XML-документы, при обмене данными
между информационными базами "1С:Предприятие 8.0" не накладывается ограничений
на идентичность конфигурации и структуры конкретных объектов. В то же время
в одной конфигурации можно создать несколько независимых схем обмена с различными
информационными системами. Важно также, что при организации схемы обмена не
накладывается ограничений на структуру распределенной системы: можно организовать
как классическую структуру типа "звезда", так и более сложные многоуровневые
структуры типа "снежинка" и другие.

МРИБ играет ключевую роль в создании территориально распределенных систем
на основе идентичных конфигураций "1С:Предприятие 8.0" (распределенная система
должна иметь древовидную структуру, в которой существует корневой узел и определено
отношение "главный – подчиненный" для каждой пары связанных узлов). Данная технология
обеспечивает регистрацию изменений в базах данных, инфраструктуру сообщений
и обмен информацией в формате XML. Для централизованного управления конфигурацией
системы существуют визуальные средства. С помощью МРИБ выполняется не только
обмен данными, но и перенос программной конфигурации и административной информации.
Основные возможности МРИБ таковы:

интерактивное создание распределенной системы и обмен данными без дополнительного программирования;
обеспечение идентичности конфигураций информационных баз, входящих в состав распределенной системы;
подключение новых и отключение существующих узлов;
создание начального образа информационной базы для нового узла;
реализация способов разрешения коллизий при одновременном изменении данных в разных узлах распределенной системы;
создание нескольких схем обмена в рамках одной распределенной информационной базы;
распределенная информационная база может содержать схемы обмена с другими информационными системами, в том числе с информационными базами "1С:Предприятие", не являющимися распределенными;
задание условий на передачу и прием изменений на уровне отдельных элементов данных;
восстановление обмена данными в случаях восстановления информационных баз с резервных копий и т. д.;
сжатие сообщений обмена в формате .ZIP и автоматическая их распаковка при приеме.

Структура распределенной информационной базы описывается при помощи
объекта "План обмена", в котором отражаются набор узлов и состав данных. Кроме
того, планы обмена реализуют три механизма, задействованные в распределенной
информационной базе.

Основной механизм распределенных информационных баз. Предоставляет интерактивные
и программные средства обмена в распределенной информационной базе, в том числе
на основе других средств обмена данными, таких, как служба регистрации изменений,
инфраструктура сообщений, XML-сериализация и чтение/запись XML-документов.

Служба регистрации изменений. Позволяет получать информацию о том, какие элементы данных были изменены и в какой узел обмена их следует передать.

Инфраструктура сообщений. Перенос данных между узлами распределенной
информационной базы выполняется с помощью сообщений, которые поддерживаются
инфраструктурой сообщений. Каждое сообщение относится к определенному плану
обмена, имеет определенный узел-отправитель, узел-получатель и целочисленный
номер.

Создание Web-приложений

Особое положение технологии создания Web-приложения в "1С:Предприятие 8.0" заключается в том, что это не просто внутренний механизм платформы, а самостоятельный продукт – "1С:Предприятие 8.0. Web-расширение 1.0" (1СП8-Web), инструментальное средство для организации взаимодействия Интернет-пользователей с прикладными решениями на базе "1С:Предприятие 8.0" (рис. 4).

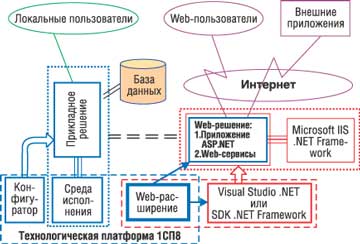

Рис. 4. Web-расширение в системе "1С:Предприятие 8.0".

Возможность клиентского Web-доступа к приложениям "1С:Предприятие" появилась только весной 2000 г., когда был выпущен компонент "Web-расширение" для платформы версии 7.7 (см. "Разработка Web-приложений для "1С:Предприятия", "BYTE/Россия" № 4'2001). В нем была использована технология ASP, позволяющая писать код активных страниц на внутреннем языке 1С:V7Script. Однако вся разработка ASP-страниц должна была выполняться исключительно "руками", без каких бы то ни было специальных средств. Очевидно, что такие дедовские методы были непригодны для создания сложных Web-приложений и могли применяться лишь в ограниченных масштабах. Тем не менее с помощью этого варианта Web-расширения целый ряд компаний-разработчиков не только получал собственные продукты, но и реализовывал некоторые проекты и тиражируемые решения.

Нынешний вариант Web-расширения – это качественно более мощный (по сравнению с 7.7) инструмент, позволяющий решать довольно широкий круг задач, связанных с использованием Интернет-технологий, – начиная от обеспечения клиентского Web-доступа и заканчивая интеграцией с внешними приложениями.

В основе концепции 1СП8-Web лежит стандартная технология создания приложений ASP.NET, дополненная программными компонентами "1С:Предприятие 8.0", которые обеспечивают, с одной стороны, привычный для пользователя системы клиентский интерфейс, а с другой – взаимодействие с базой данных и с функционалом прикладного решения.

Пользовательский интерфейс и бизнес-логика создаются в рамках технологии ASP.NET (приложение типа Web Forms). Для программирования разрешается применять любой .NET-язык, сами авторы 1СП8-Web рекомендуют C# (демонстрационный пример, шаблоны и конструкторы ориентированы на этот язык).

Одна из целей 1СП8-Web – повысить эффективность разработки Web-приложений в среде Visual Studio .NET с учетом специфики прикладных решений семейства "1С:Предприятие 8.0". Большинство компонентов 1СП8-Web, реализованных в виде элементов управления, предназначено именно для решения этой задачи: они позволяют строить пользовательский интерфейс и обрабатывать данные в традиционном стиле системы "1С:Предприятие". При этом разработчик может самостоятельно создавать Web-формы или использовать те, которые автоматически генерируются системой на основе структуры прикладного решения "1С:Предприятие 8.0". Во втором случае обеспечивается простая адаптация Web-решения при внесении изменений в хост-приложение.

С учетом того, что Web-расширение чаще всего применяется для целей презентации и анализа данных, в состав продукта включен набор компонентов для создания аналитических отчетов, опирающийся на мощные механизмы "1С:Предприятие 8.0". В частности, пользователь Web-приложения с помощью инструмента "Построитель отчета" может визуально настроить исходный текст запроса и получить оформленный результат его обработки – при этом поддерживается механизм расшифровок для детализации полученных данных.

Но все перечисленные выше средства могут лишь повысить эффективность разработки Web-приложения. Главная же технологическая задача 1СП8-Web состоит в том, чтобы реализовать механизм взаимодействия собственно с информационной базой прикладного решения (рис. 5) – метаданными, COM-соединениями и объектами доступа к данным.

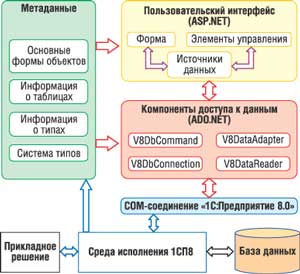

Рис. 5. Общая схема взаимодействия компонентов "1С:Web-расширения".

Метаданные содержат сведения о структуре прикладного решения и его информационной базы. Они автоматически генерируются при создании Web-приложения и хранятся в подключаемых к проекту файлах (DLL и XML). Кроме того, если конфигурация информационной базы была изменена, утилиту генерации метаданных можно запустить и отдельно.

Для доступа к функционалу прикладного решения (в том числе к информационным базам) используются COM-соединения – универсальный низкоуровневый программный интерфейс для интеграции "1С:Предприятие 8.0" с внешними приложениями. Это наиболее эффективный инструмент организации взаимодействия программ. В частности, возможность сохранения пула открытых COM-соединений для повторного использования позволяет экономить ресурсы Web-сервера и уменьшает время отклика системы.

Однако с точки зрения оптимизации процесса разработки к данным "1С:Предприятие 8.0" лучше всего обращаться через высокоуровневый слой специализированных объектов ADO.NET. Таким образом реализуется эффективное взаимодействие с компонентами бизнес-логики и визуального интерфейса. Кроме того, с помощью таких объектов можно не только получать данные, но и изменять их.

В нынешнем варианте 1СП8-Web значительная часть инструментария предназначена для программирования Web-интерфейса, но наиболее важен, на наш взгляд, набор компонентов для работы с данными, который фактически представляет собой интерфейс между платформами "1С:Предприятие 8.0" и .NET. С его помощью разработчики, помимо реализации собственно Web-приложений, могут уже сегодня создавать весь спектр программ в среде .NET, включая Web-решения для мобильных клиентских устройств, обычные Windows-приложения, Web-сервисы, .NET-компоненты и т. п. Не говоря уже о том, что VS.NET обладает широким спектром средств (в том числе третьих фирм) взаимодействия с различными источниками данных и приложениями.
